Il biogas è un prodotto della fermentazione anaerobica di sostanze organiche, generato all'interno di appositi fermentatori. Una volta ottenuto, il biogas viene convertito in energia elettrica attraverso una centrale termoelettrica dedicata.
Gli impianti di produzione di biogas con una capacità superiore a 25 Nmc/h rientrano tra le attività soggette a controllo dei Vigili del Fuoco, in conformità al punto 1 dell'Allegato I del D.P.R. n. 151/11. Sebbene non esista un'unica norma specifica per la realizzazione di un impianto di biogas, la normativa vigente ne prevede diverse. Il rischio di incendio in un impianto è intrinsecamente legato alla tipologia di impianto stesso, con diverse sostanze combustibili presenti nelle varie sezioni.
Oltre al rischio di incendio, gli impianti di biogas possono presentare anche un rischio di esplosione. Questo può verificarsi a causa di emissioni dovute a guasti nei sistemi di tenuta della rete di trasporto o a fori sulle coperture dei serbatoi di accumulo del biogas. In impianti che prevedono trattamenti postumi del digestato, si aggiunge il rischio di polveri combustibili derivanti dalla lavorazione, oltre al rischio di esplosione generato da possibili emissioni di gas.
A livello progettuale, è fondamentale una preliminare classificazione delle aree a rischio esplosione, dovuta alla presenza di gas infiammabili o polveri combustibili. Questa classificazione è indispensabile per la corretta scelta e installazione delle apparecchiature.
All'interno di un impianto di biogas, le attività ordinarie e straordinarie, come la manutenzione o l'ispezione, possono esporre gli operatori a rischi significativi, inclusa la necessità di accedere a cisterne e serbatoi per bonifiche e pulizie. In queste situazioni, qualora non sia possibile evitarlo, la turnazione degli addetti potrebbe comportare lavorazioni in solitudine, condizione critica in caso di infortunio o malore. Per mitigare questo rischio, è essenziale stabilire una comunicazione periodica tra l'operatore in turno e il responsabile dell'impianto, gestita tramite una procedura dedicata. Il titolare dell'impianto deve valutare non solo i rischi "tradizionali", ma anche quelli specifici degli ambienti confinati, effettuando un censimento e valutando l'effettiva necessità di accesso.
La gestione della sicurezza negli impianti di biogas impone l'attuazione di tutte le misure necessarie per garantire il funzionamento degli impianti, dei dispositivi di sicurezza e degli impianti di protezione antincendio. Parallelamente, il titolare deve occuparsi della gestione delle emergenze.

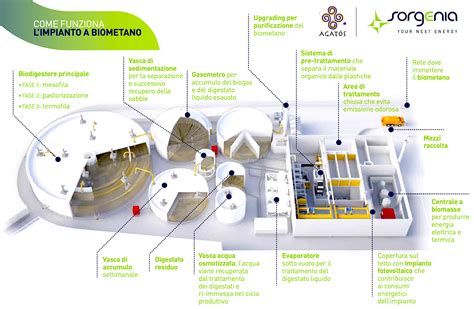

La transizione del biogas grezzo in biometano, gas naturale rinnovabile di qualità di rete, avviene in impianti specializzati. Questo processo complesso include un rigoroso miglioramento, con la rimozione di impurità come anidride carbonica e gas in tracce, seguito dalla compressione e, spesso, dall'iniezione nella rete. Per garantire l'efficienza di questo sistema multistadio, il flusso di gas deve essere continuo e stabile.
Le fluttuazioni nella fornitura di biogas dal digestore o le interruzioni temporanee nelle apparecchiature di upgrading o compressione possono causare costosi tempi di inattività o una qualità incoerente del prodotto finale. In questo contesto, il pallone porta biogas svolge un ruolo cruciale, fornendo un accumulo critico (buffering) prima dell'upgrading e della compressione del gas. Esso agisce come un'autoclave flessibile a bassa pressione, disaccoppiando il processo di produzione variabile da quello di utilizzo costante e ad alta richiesta.
Center Enamel (Centro Smalto), leader globale nelle soluzioni di contenimento avanzate, è specializzata nella progettazione di sistemi di storage ad alte prestazioni. I palloni porta biogas di Center Enamel sono progettati per le esigenze specifiche di stoccaggio di gas a bassa pressione negli ambienti di digestione anaerobica (AD).
Il vantaggio principale offerto da questi palloni è il contenimento flessibile e ad alta integrità, garantito da una membrana specializzata. Il pallone è realizzato in tessuto composito multistrato ad alta resistenza, tipicamente poliestere rivestito, scelto per la sua eccezionale durata e impermeabilità. Questo materiale della membrana resiste efficacemente ai componenti corrosivi del biogas grezzo, come umidità e vari gas in tracce, assicurando la massima tenuta ermetica del gas.
Questa flessibilità permette al pallone di espandersi e contrarsi senza sforzo con le variazioni del volume del gas, agendo come un buffer dinamico che attenua le fluttuazioni tra produzione e consumo. Un altro vantaggio fondamentale è la sicurezza intrinseca del funzionamento a bassa pressione. A differenza dei serbatoi di stoccaggio ad alta pressione e a volume fisso, il pallone porta biogas opera alla pressione più bassa possibile, riducendo significativamente i rischi associati allo stoccaggio di gas infiammabile.
Inoltre, il design robusto, spesso a doppia membrana, offre una durata e una protezione superiori dagli agenti atmosferici. Lo strato esterno fornisce stabilità strutturale e protegge la membrana interna che trattiene il gas da fattori ambientali avversi come forti venti, precipitazioni intense e radiazioni ultraviolette. Questa resilienza strutturale, unita alla resistenza del materiale al degrado ambientale, si traduce in bassi requisiti di manutenzione e una lunga durata operativa.
La posizione di Center Enamel come fornitore globale di primo piano si basa su una profonda competenza tecnica e un impegno per la qualità. Essendo un produttore pioniere di serbatoi in acciaio saldato a fusione vetrificata (GFS) in Cina, l'azienda vanta decenni di esperienza nel contenimento ad alte prestazioni. L'aderenza rigorosa agli standard internazionali, inclusi quelli per la gestione della qualità, la sicurezza dell'acqua potabile e la salute sul lavoro, garantisce qualità, sicurezza e conformità normativa. Questa reputazione è ulteriormente rafforzata da un'esperienza globale comprovata in progetti di successo in oltre 100 paesi e collaborazioni con importanti aziende internazionali.
Per gli impianti di biometano, la gestione efficace del flusso di gas è un requisito imprescindibile. Il pallone porta biogas di Center Enamel offre una soluzione tecnologicamente superiore, sicura ed economica per questa esigenza critica. Fornendo un contenimento del gas flessibile, a bassa pressione e durevole, questi sistemi consentono agli operatori di massimizzare il funzionamento continuo delle apparecchiature di upgrading e compressione, contribuendo al successo economico del processo di generazione di biometano.

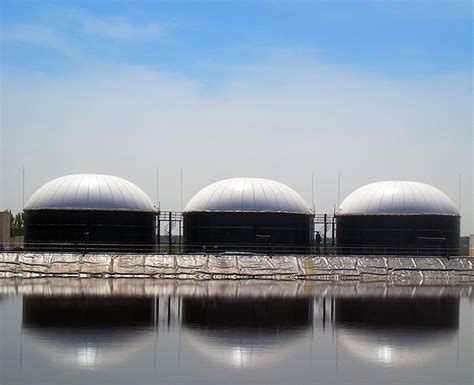

Pallone a biogas a doppia membrana per progetti di biogas
Il pallone di biogas 3/4 sferico rappresenta una soluzione tradizionale per lo stoccaggio esterno autonomo, con diverse opzioni di volume di stoccaggio del gas ad alta pressione. Il pallone a biogas a doppia membrana MONDES è composto da una membrana esterna formativa, una membrana interna e un fondo che definiscono lo spazio effettivo del gas. Tutte le membrane sono prodotte internamente per garantire la massima qualità.
Soffiante d'aria a funzionamento permanente
Una soffiante d'aria alimenta lo spazio intermedio tra le membrane interne ed esterne, mantenendo una leggera sovrapressione. L'aria di supporto entra attraverso il sistema brevettato AIRFLOW-SYSTEM™. Questo garantisce una presa d'aria uniforme su tutta l'altezza di costruzione del pallone a biogas a doppia membrana MONDES. Nella configurazione standard, un ventilatore appositamente progettato con una curva di pressione caratteristica piatta unisce elevata sicurezza operativa a massima redditività.
La pressione di esercizio nel supporto per gas a doppia membrana rimane costante, indipendentemente dalla quantità di gas aspirata o fuoriuscita. L'aria di supporto aiuta a mantenere la forma della membrana esterna, permettendo al pallone di sopportare carichi esterni come vento o neve. Allo stesso tempo, anche la membrana interna subisce una leggera pressione. Questa "pressione operativa" serve a ricircolare il biogas immagazzinato nell'impianto.
Il livello di riempimento del biogas immagazzinato viene misurato tramite sensori a ultrasuoni o con il metodo della lunghezza della fune. Una membrana interna appositamente progettata assicura un segnale di misurazione ideale, fondamentale per garantire un funzionamento produttivo del pallone di biogas.
Tutte e tre le membrane sono montate in modo durevole sulle fondazioni esistenti utilizzando un anello di serraggio a tenuta di gas. Una valvola di sicurezza idraulica previene danni al pallone a biogas a doppia membrana MONDES in caso di (improbabile) sovrapressione nel serbatoio.
Caratteristiche del pallone a biogas a doppia membrana per progetti di biogas
- Minori investimenti e costi di manutenzione
- Manutenzione facile
- Installazione rapida entro pochi giorni su una fondazione esistente
- Pressioni operative molto elevate
- Grandi volumi
- Adatto a carichi di neve e vento più elevati
- Permanentemente a tenuta di gas
- Elevata affidabilità operativa
- Misura del livello esatta
Vantaggi del pallone a biogas a doppia membrana per progetti di biogas
I palloni a biogas a doppia membrana MONDES sono prodotti esclusivamente con tessuti strutturali avanzati, progettati come membrane per fornire stabilità strutturale (climatica) e stoccaggio di gas impermeabile. Non vengono utilizzati metalli, ad eccezione dell'ancoraggio che collega le membrane a una lastra di fondazione in calcestruzzo. Il pallone a biogas a doppia membrana per il progetto di biogas è dotato di strumentazione completa per misurare e controllare il processo di stoccaggio.
Questi palloni possono essere utilizzati in impianti di trattamento dei rifiuti solidi, impianti di trattamento delle acque reflue e dei fanghi, progetti di trattamento dei rifiuti agricoli e impianti di biogas agricolo e industriale.

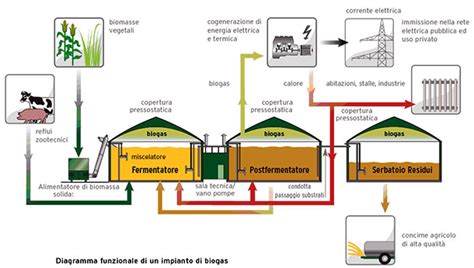

Impianti di biogas: come funzionano
Servizio di qualità e garanzia
- Test di qualità al 100% per ogni prodotto finito prima della consegna.
- Sala prove di invecchiamento professionale per test di durata superiori a 8 ore.
- Test di funzionalità professionale per ogni processo.
- Un anno di garanzia per l'intero equipaggiamento.
- Sostituzione gratuita della membrana interna e della membrana esterna entro 3 anni.
Contattare Mondes per il pallone a biogas a doppia membrana per il tuo progetto. Garantisci il successo del tuo prossimo progetto!
Bio-Energie Greimel GmbH und Co. KG è la più grande centrale a biomassa nel distretto di Dorfen, vicino a Monaco. L'impianto di biogas funziona con una potenza elettrica totale di 1,8 MW. Nel cuore dell'impianto ci sono due vasche, di 30 m e 22 m di diametro, coperte da AGROTEL con il sistema a doppia membrana portante ad aria. Insieme, le due vasche possono contenere quasi 3.000 m3 di gas.
La base è una sottostruttura composta da un supporto in acciaio inossidabile e da cinghie tessili che, sostenute da un supporto centrale, si estendono a forma di stella verso il muro della vasca. Queste cinghie sostengono la membrana interna quando c'è poca o nessuna pressione del gas, per evitare che affondi nel substrato. La membrana esterna e interna sono composte da un tessuto di poliestere con rivestimento in PVC, che garantisce tenuta e durata. Un fissaggio metallico a tenuta di gas è stato utilizzato per fissare entrambe le membrane al bordo della vasca.
Per soddisfare i requisiti climatici (pioggia, neve, vento, sole), entrambi gli stoccaggi del gas sono dotati di una soffiante radiale che mantiene la pressione necessaria sulla membrana esterna. Allo stesso tempo, un dispositivo di sicurezza per la sotto e la sovrapressione garantisce la sicurezza del sistema. Un misuratore di gas H meter (sensore per la misurazione del livello) è stato integrato in ogni stoccaggio del gas, permettendo a Greimel GmbH di monitorare il livello di riempimento.
La produzione di gas nei processi biologici non è continuativa. A monte di un impianto di recupero del gas, come ad esempio per la realizzazione del serbatoio, si applica l'affermato sistema ad aggraffatura doppia LIPP. Il pallone gasometrico è costituito da tessuto di poliestere, con un rivestimento speciale di PVC su entrambi i lati, dotato di maggiore resistenza al gas e protezione UV.
